WPV-150AJN
EDW SERIES ワイヤーカット放電加工用
製品種別:微調整ワイヤーカットバイス
ワイヤーカット冶具
-
WPV-150AJN
-
仕様
3軸調整機能付
口金の最大開き 150mm 口金の幅 22mm 口金の深さ 50mm 重量 4.9kg 平行度・直角度 0.002mm以内 ワーク最大重量 7kg オプションVブロック WVB-50N (φ8-48mm) オプションVブロック WVB-25N (φ4-25mm)
【CADデータのダウンロードはこちら】
WPV-150AJN 2D:dxf 3D:stp :iges
オプション
WVB-95 2D:dxf 3D:stp :iges
WVB-50N 2D:dxf 3D:stp :iges
WVB-25N 2D:dxf 3D:stp :iges
(お客様情報のご登録が必要になります)
- 特長
- 水平調整機能により、ミクロン単位での水平調整が可能でワークセッティング時間の短縮が可能です。
操作方法等、詳しくは下記動画をご視聴下さい(音声なし動画)
水平調整 X軸

https://youtu.be/HPw2h-gP__8
実際の調整作業
https://youtu.be/UwP-JTsuXWM
詳細情報

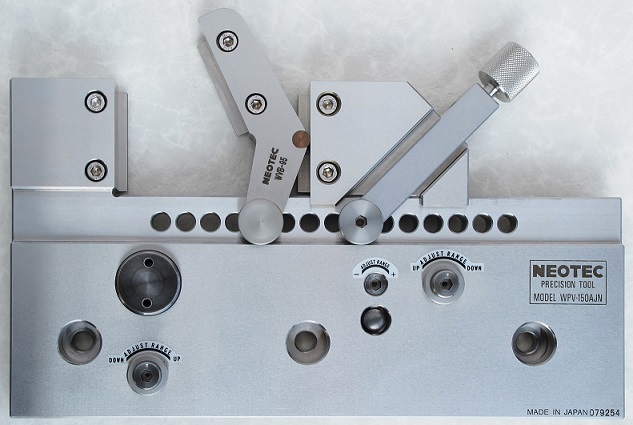

<オプションVブロック>丸物ワークのクランプ用にVブロックがあります。
①WVB-50N Φ8~48mm
②WVB-25N Φ4~25mm
③WVB-95 Φ48~95mm

①WVB-50N Φ8~48mm ②WVB-25N Φ4~25mm

③WVB-95 Φ48~95mm
ワーク重量 ~7kg / 7kg
角物クランプ / 調整機能付き
