新製品PV-10

GS SERIES 精密研削用

製品種別:精密極小バイス

精密バイス

  • PV-10

    PV-10
  • 仕様

    口金の最大開き 10mm
    口金の幅 18mm
    口金の深さ 8mm
    重量 0.07kg
    平行度・直角度 0.0015mm以内 within 0.0015mm
    材質 ダイス鋼(SKD11)
    焼入硬度 HRC63°
寸法図
寸法図
特長
・精密研削加工や型彫放電加工で微細ワークのクランプに最適です。
・パレットチェンジの重量制限の対策に最適な超軽量精密バイスです。
・本体底面と側面(片側)にタップ穴(M3)があり冶具立てが可能です。

付属情報

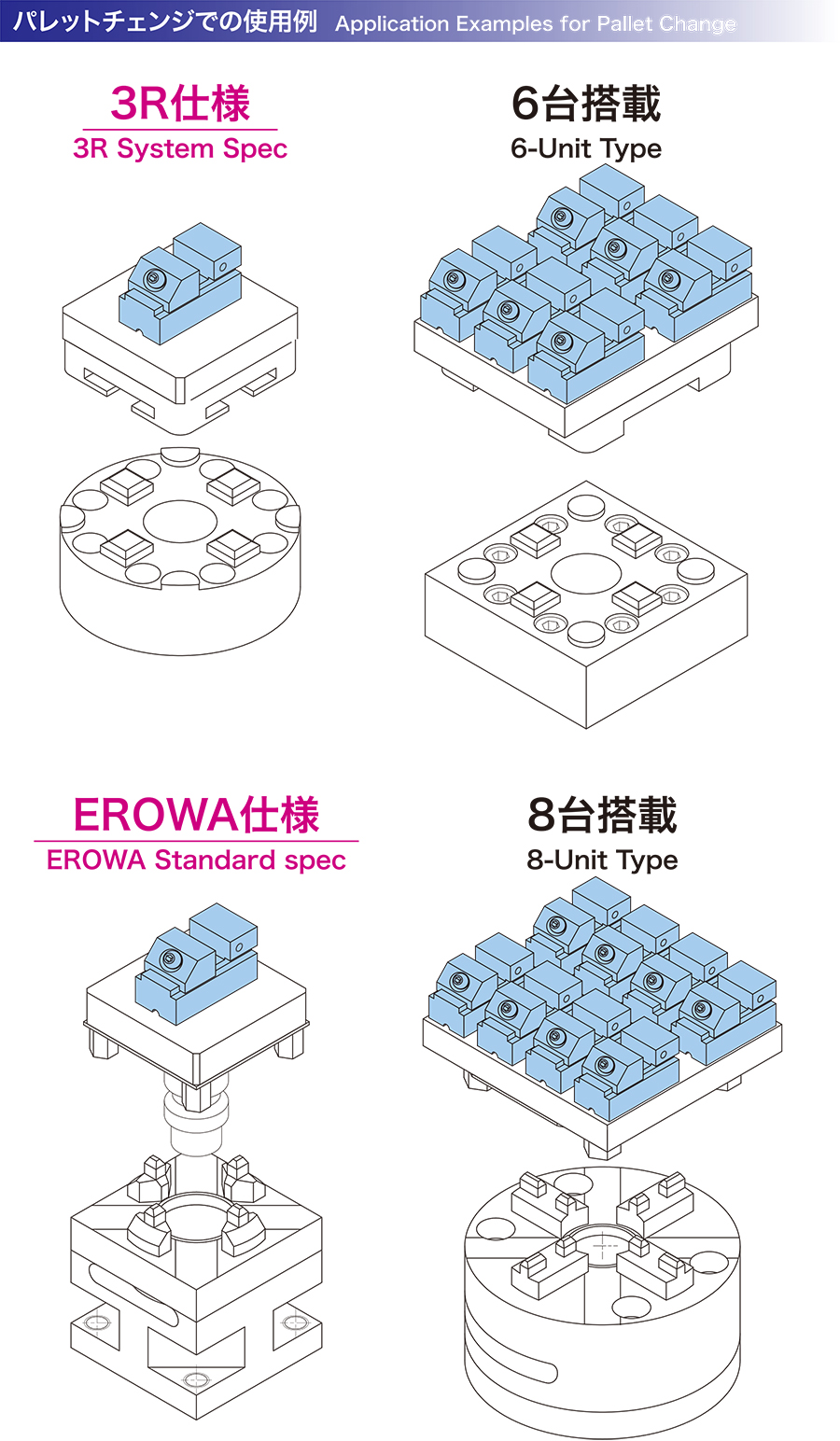

パレットチェンジでの使用例

材質 / SKD11(ダイス鋼)

開き(mm) / 10

締付方式 / 六角レンチ式
